Roland monoFab SRM-20







Tworzenie realistycznych prototypów

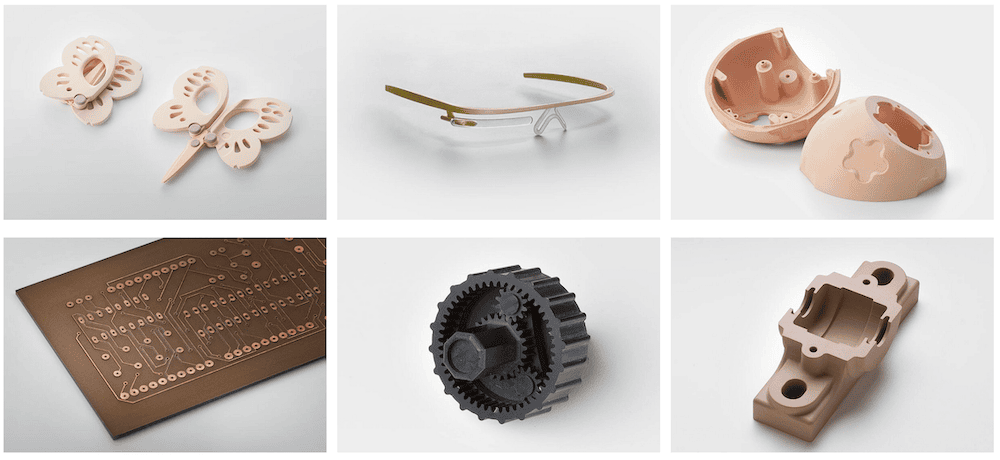

Szeroka gama materiałów, w tym wosk modelarski, drewno, pianka, akryl, polioctan, płyty ABS i PC można precyzyjnie frezować za pomocą małej frezarki SRM-20, tworząc realistyczne prototypy 3D, właściwie identyczne z częściami produkcyjnymi.



frezarka produkty





Precyzja i wydajność


Frezarka SRM-20 zaprojektowana pod kątem optymalnej sprawności i wydajności to urządzenie biurkowe nowej generacji wyposażone w system napędowy z silnikiem mikrokrokowym do wykonywania czystych i precyzyjnych konturów, ze znakomitą szybkością posuwu.





Frezowanie wieloosiowe


Frezarkę SRM-20 zaprojektowano z szeregiem ulepszeń technologicznych obejmujących dotykowy kontroler VPanel umożliwiający regulację szybkości posuwu, prędkości obrotowej wrzeciona i frezowania w osiach X, Y i Z, i nowy, niezależny system tulei zaciskowych, który umożliwia szybsze ustawianie punktu bazowego osi Z i szybką wymianę narzędzi.

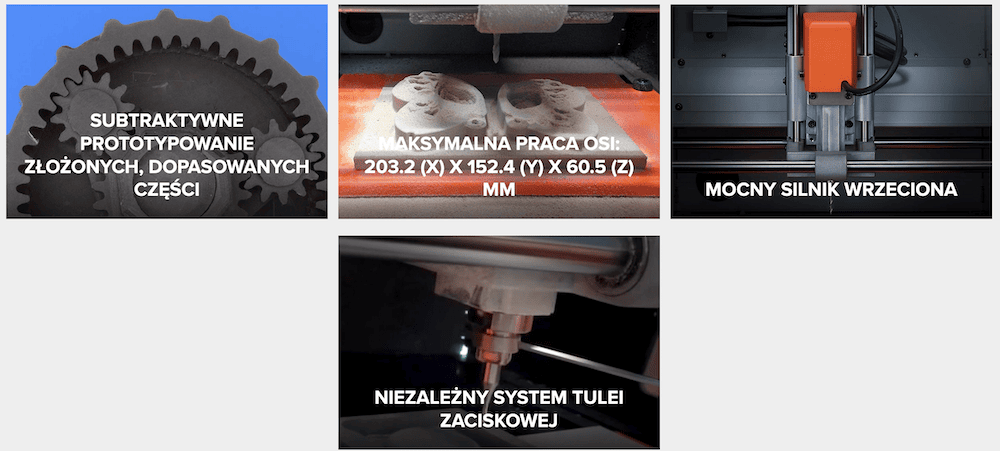

Cechy wyróżniające



frezarka cechy





Frezarka kompaktowa SRM-20 – Funkcje



Twórz więcej prototypów z większej liczby materiałów

Przenośna frezarka SRM-20 może pracować z szeroką gamą materiałów, w tym z woskiem modelarskim, drewnem chemicznym, pianką, akrylem, polioctanem, płytą ABS i PC. Poniższe przedmioty to tylko niektóre możliwe prototypy i zastosowania:
Wynalazki
Formy woskowe do odlewów
Narzędzia i maszyny
Tabliczki i grafiki reliefowe
Prototypy pojazdów
Elementy gier i modeli
Sztuka i koncepcje projektowe
...i wiele więcej!





Łatwe frezowanie dzięki prostemu panelowi VPanel


Kontroler VPanel dostępny z frezarką SRM-20 stanowi prosty interfejs do regulacji pozycji narzędzia i przesuwania kursora w celu ustawienia punktu początkowego frezowania. VPanel umożliwia również łatwe sterowanie szybkością posuwu i prędkością wrzeciona, z opcją wstrzymywania i wznawiania, wraz ze śledzeniem frezowania w osiach X, Y i Z za pomocą wskaźnika liczbowego (w mm lub calach).





Dołączone oprogramowanie, aby od razu wydajnie pracować



Poniższe oprogramowanie, dostępne do pobrania ze strony Roland OnSupport, oferuje użytkownikom łatwą obsługę wszystkich aspektów frezowania CNC w urządzeniu SRM-20:
SRP Player
Łatwe w obsłudze oprogramowanie CAM z zaawansowanymi możliwościami edycji pozwala użytkownikom badać nowe możliwości frezowania wraz z rozwojem ich umiejętności. Obsługuje popularne formaty plików CAD, takie jak STL, DXF, Rhino 3D Model i IGES.



Modela Player 4
Łatwe w obsłudze oprogramowanie CAM, przetwarzające pliki STL zapisywane przez popularne programy CAD. Funkcje obejmują jednolite skalowanie 3D, wybór kierunku frezowania, automatyczne generowanie ścieżek narzędzi i sterowanie głębokości cięcia oraz prędkości przy użyciu predefiniowanej biblioteki lub za pomocą ustawień zdefiniowanych przez użytkownika



iModela Creator
Użyj narzędzi do rysowania, aby naszkicować pomysły przed frezowaniem kształtów, otworów, tekstur i wzorów. Następnie po prostu załaduj materiał do frezarki, a SRM-20 zrobi resztę, odtwarzając twój projekt aż po najdrobniejszy szczegół.



MODELA wirtualna
Zaawansowane oprogramowanie, które eliminuje błędy frezowania, symuluje gotowe kształty i szacuje czas produkcji.



ClickMill
Oprogramowanie do bezpośredniego sterowania obróbką powierzchniową, wierceniem otworów, wycinaniem kieszeni i w innych procesach wykończeniowych frezarki SRM-20, bez otwierania oprogramowania CAD, ani CAM.



SFEdit2
Przekształć dowolną standardową czcionkę TrueType lub Outline na czcionkę „kreskową” do grawerowania







Niezależny system tulei zaciskowych do sprawnego frezowania


Nie trzeba już wymieniać wrzecion za każdym razem, gdy średnica trzpienia frezu jest inna. Teraz można zmienić uchwyt tulei zaciskowej odpowiednio do średnicy trzpienia, aby szybkiej ustawić punkt bazowy osi Z i szybko wymienić narzędzie.





W pełni obudowana


Frezarka SRM-20 ma w pełni zamkniętą obudowę, która ogranicza pylenie i hałas, z bocznym oknem, które zapewnia podgląd postępu pracy. Posiada ona również inteligentną blokadę, która automatycznie wstrzymuje pracę urządzenia, gdy obudowa zostanie otwarta, zezwalając na wznowienie frezowania po zamknięciu obudowy i wyborze opcji „Kontynuuj”.







Inteligentna i wytrzymała


Frezarka SRM-20 jest wyposażona w najnowocześniejsze funkcje frezowania CNC, takie jak technologia uszczelnienia, która zapobiega dostawaniu się odpadków do wrzeciona i osi Y, dzięki czemu jest odporna na oddziaływanie resztek z frezowania i ma wyższą trwałość, zapewniającą długą eksploatację.







Zalety SRM-20 w edukacji


Frezarka SRM-20 jest idealna do każdej sali lekcyjnej i umożliwia uczniom doświadczenie najnowszej technologii w przygotowaniu do wykonywania zawodu w branży projektowej, technologicznej i inżynierskiej. Frezarka SRM-20 umożliwia uczniom projektowanie i wytwarzanie skomplikowanych dowodów koncepcyjnych, części i modeli według skali i stała się cenną, a jednak przystępną opcją dla nauczycieli w dziedzinie nauk ścisłych, technologii, inżynierii i matematyki (STEM), umożliwiającą wprowadzenia zaawansowanej technologii prototypowania do sal lekcyjnych.







monoFAB


Połączenie frezowania monoFab SRM-20 i druku 3D za pomocą ARM-10 zapewnia idealne rozwiązanie do prototypowania. Łącząc frezowanie subtraktywne szerokiego zakresu materiałów za pomocą SRM-20 z addytywną produkcją wydrążonych i złożonych przedmiotów za pomocą ARM-10 uzyskujesz wszechstronne rozwiązanie, od koncepcji do sprawdzenia.





Dołączona gwarancja RolandCare



Skonstruowane, aby zapewnić wiele lat niezawodnej pracy – nawet w najtrudniejszych warunkach – urządzenie SRM-20 jest objęte również roczną gwarancją Original RolandCare*.

Firma Roland DG zyskała sobie reputację dzięki trwałym urządzeniom o wysokiej wydajności, wspieranym przez najwyższej jakości obsługę klienta. Obsługa ta obejmuje ekspercką pomoc techniczną, filmy wideo oraz bezpłatne aktualizacje oprogramowania Roland przez cały okres użytkowania urządzenia.

Uzyskane przez firmę Roland DG międzynarodowe certyfikaty ISO są gwarancją produktów i usług odpowiedniej jakości.

*Obowiązują zasady i warunki korzystania. Szczegółowe informacje znajdują się na stronie dotyczącej gwarancji.

MODELSRM-20
Materiał do cięcia Wosk modelarski, drewno chemiczne, pianka, akryl, polioctan, ABS, płyta PC
Przesuwy robocze X, Y i Z 203,2 (X) x 152,4 (Y) x 60,5 (Z) mm
Rozmiar stołu obrabianego przedmiotu 232,2 (X) x 156,6 (Y) mm
Odległość od tulei zaciskowej do stołu Maks.: 130,75 mm
Masa ładowanego przedmiotu obrabianego 2 kg
System napędowy osi X, Y i Z Silnik krokowy
Prędkość robocza 0,24 – 70,87 cala/min,
6 – 1800 mm/min
Rozdzielczość oprogramowania 0,000039 cala/krok (RML-1), 0,000039 cala/krok (kod NC),
0,01 mm/krok (RML-1), 0,001mm/krok (NC code)
Rozdzielczość mechaniczna 0,0000393 cala/krok,
0,000998594 mm/krok
Silnik wrzeciona Silnik DC, typ 380
Prędkość obrotowa wrzeciona Regulowana 3 000 – 7 000 obr./min
Uchwyt narzędzia tnącego Metoda tulei zaciskowej
Złącze USB
Zestawy poleceń sterowania RML-1, NC code
Wymagania dotyczące zasilania Urządzenie: Prąd stały 24 V, 2,5 A
Dedykowany zasilacz sieciowy: Prąd zmienny 100-240 V ±10% 50/60Hz
Pobór mocy Ok. 50W
Poziom hałasu podczas pracy Podczas pracy: 65 dB (A) lub mniej (gdy nie trwa cięcie),
w trybie gotowości: 45 dB (A) lub mniej
Wymiary zewnętrzne 451,0 (szer.) x 426,6 (gł.) x 426,2 (wys.) mm
Masa 19,6 kg (43,2 funta)
Środowisko instalacji Temperatura 5 do 40°C,
35 do 80% wilgotności względnej (bez kondensacji)
W komplecie Kabel USB, zasilacz sieciowy, kabel zasilający, narzędzie tnące, tuleja zaciskowa,
śruba nastawcza, klucze płaskie (7, 10 mm),
klucz sześciokątny (rozmiar 2, 3 mm), kołki pozycjonujące,
Taśma dwustronna, karta przewodnika pierwszego uruchomienia maszyny

Przedstawione specyfikacje, wygląd i wymiary mogą ulec zmianie bez wcześniejszego powiadomienia.





AKCESORIA DO monoFab SRM-20




























































































Model

Opis

Frezy czołowe

ZHS-100

Frezy kwadratowe. Stal szybkotnąca, śr. 1 3(l)×6(d)×50(L)×2NT

ZHS-200

Frezy kwadratowe. Stal szybkotnąca, śr. 2 6(l)×6(d)×50(L)×2NT

ZHS-300

Frezy kwadratowe. Stal szybkotnąca, śr. 3 10(l)×6(d)×50(L)×2NT

ZHS-400

Frezy kwadratowe. Stal szybkotnąca, śr. 4 12(l)×6(d)×50(L)×2NT

ZHS-500

Frezy kwadratowe. Stal szybkotnąca, śr. 5 15(l)×6(d)×55(L)x2NT

ZHS-600

Frezy kwadratowe. Stal szybkotnąca, śr. 6 15(l)×6(d)×55(L)x2NT

ZHS-3015

Frezy kwadratowe. Stal szybkotnąca, śr. 3 15(l)x6(d)x50(L)x2NT; 2 szt.

ZCB-150

Frezy o końcówce kulistej. Węglik spiekany R1.5 25(l)×2.4(Lc)×65(L)×6(d)×2NT

ZCB-200

Frezy o końcówce kulistej. Węglik spiekany R2 25(l)×3.2(Lc)×70(L)×6(d)×2NT

ZCB-300

Frezy o końcówce kulistej. Węglik spiekany R3 30(l)×4.8(Lc)×80(L)×6(d)×2NT

Frezy grawerujące

ZEC-100

Frezy grawerujące (do plastiku) Węglik spiekany, śr. 6×50 (dł.)×0,225 (szer.)

Tulejki zaciskowe (collety)

ZC-20-30

Tuleja zaciskowa (do frezów końcowych), śr. 3 mm

ZC-20-32

Tuleja zaciskowa (do frezów końcowych), śr. 3,175 mm

ZC-20-40

Tuleja zaciskowa (do frezów końcowych), śr. 4 mm

ZC-20-60

Tuleja zaciskowa (do frezów końcowych), śr. 6mm

Inne

SM-20

Silnik wrzeciona - część zamienna

SS-20

Moduł wrzeciona - część zamienna
